密封方式：內螺紋
密封范圍：參見選型表
產品分類：螺紋密封測試接頭
產品描述：G80L-R系列是一款針對PT(BSPT)55度圓錐管螺紋密封連接的高壓力測試接頭，常用于水及煤···
G80L-R系列是一款針對PT(BSPT)55度圓錐管螺紋密封連接的高壓力測試接頭，常用于水及煤氣管行業；其流體孔為國內通用的G1/8、G1/4、G3/8螺紋孔，主體材質為SS316不銹鋼材質，最大承壓可達200Bar，可提供多種驅動方式以滿足各種應用場合的需求，且可互相替換，減少改造成本，并能提供定制化服務為您解決各種密封難題。
SEALING CONNECTION SCHEME
|
|
& 內螺紋高壓密封連接 |
| & 改善工作效率，降低生產成本 | |
| & O形密封圈更換簡單，使用壽命長 | |
| & 多種驅動方式，滿足不同應用場景的要求 | |
| & 主體316不銹鋼結構，力學性能優秀，堅固耐磨 | |
| & 內部結構維護模塊化，一體更換，維修簡單 |

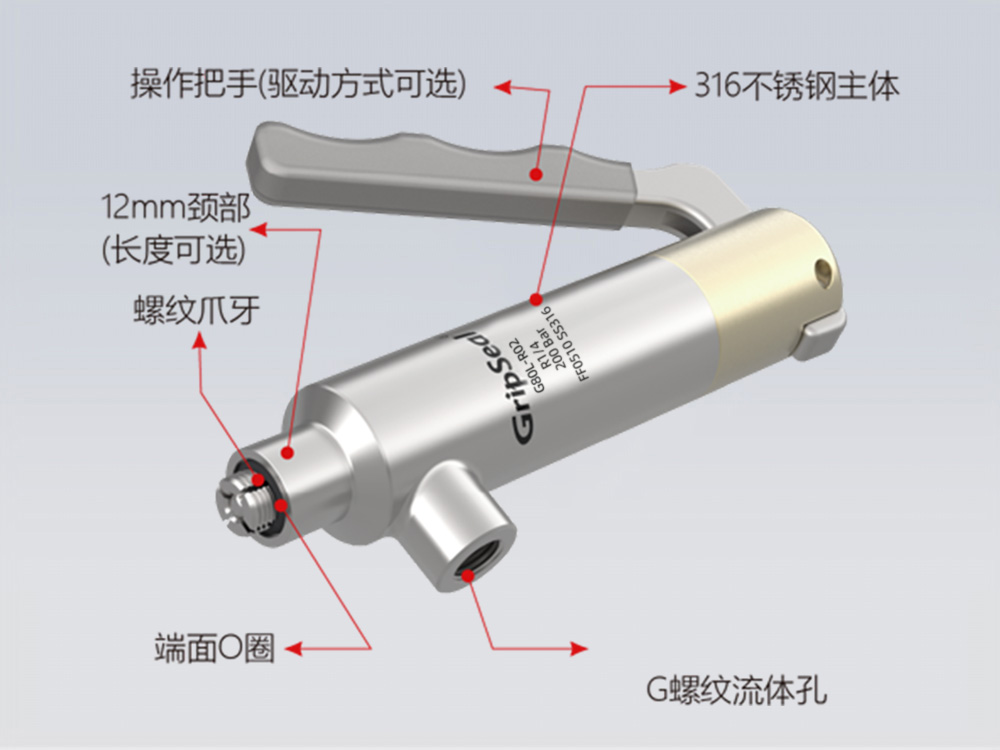

PRODUCT FEATURES
|
|
|
|
|
|
|

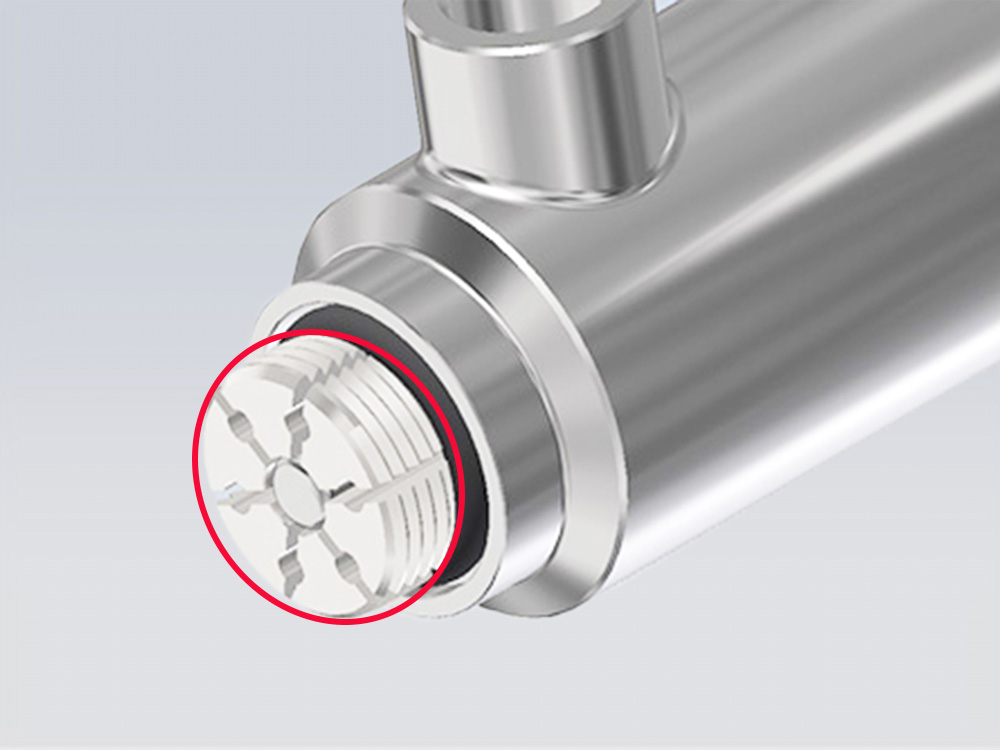

螺紋爪牙膨脹式鎖緊內螺紋孔，對螺牙損傷小 |
驅動方式多樣化，滿足客戶手動、氣動操作要求 |
接頭頸部長度可根據實際應用場景定制 |
螺牙上附有的流量孔可提高流量縮短測試時間 |
端面O形密封圈更換簡單，易于維護 |
PRODUCT PARAMETERS
| & 操作壓力：從真空到200Bar |
|
| & 密封范圍：參見選型表 | |
| & 流量接口：G1/4、G1/8、G3/8 | |
| & 主體材料：SS316 不銹鋼 | |
|
& 主密封圈：丁腈橡膠 |
|
| & 內密封圈：丁腈橡膠 | |
| & 插入尺寸：7mm-12mm | |
| & 操作溫度：-20℃至120℃ |
OPERATION METHOD
|
|
|
|
| 第一步：握緊手柄，爪牙伸出并處于收縮狀態 |
第二步：向測試件接口方向插入爪牙，直到爪牙完全插入接口內部。 |
第三步：松開手柄，金屬爪牙擴張完成抓緊及密封動作 |
SPECIFCATION AND MODEL TABLE
格雷希爾GripSeal密封測試接頭G80L-R系列驅動方式多樣化，G80L代表手柄驅動式操作方式，G80P代表氣壓驅動式操作，G80V代表按鈕驅動式操作方式，其中G80V和G80P在操作之前需提前連接好驅動氣管，驅動氣壓為4-6Bar。
