密封方式：內螺紋
密封范圍：參見選型表
產品分類：螺紋密封測試接頭

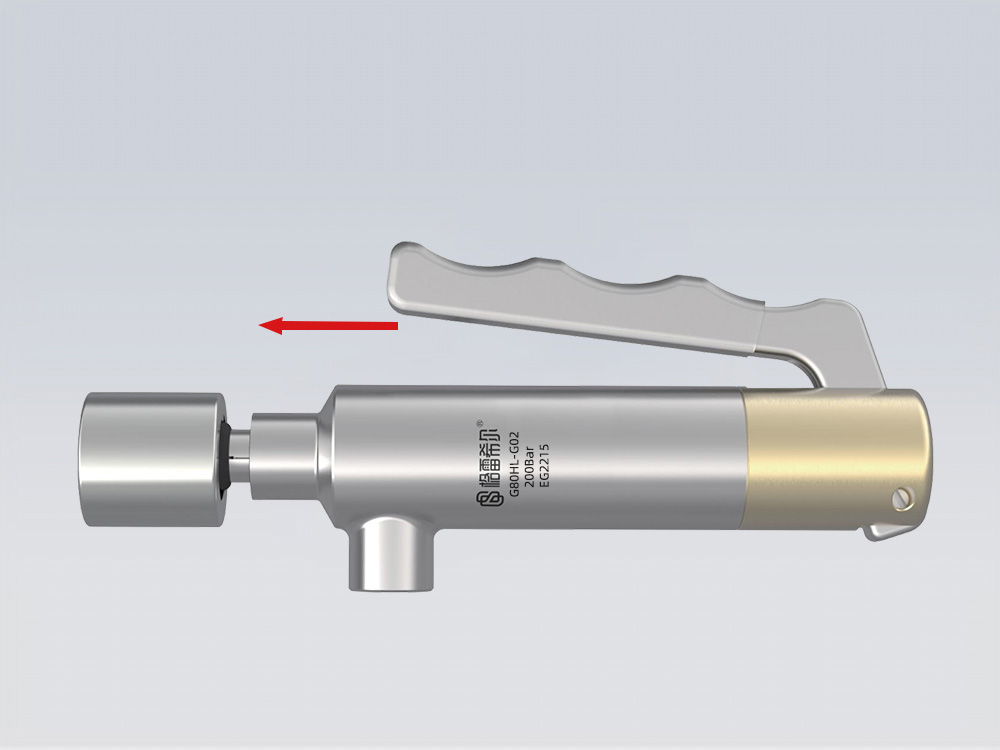

產品描述：G80HL 系列是一款專門針對液壓行業密封連接的測試接頭，廣泛應用于液壓行業的液壓泵、···
G80HL 系列是一款專門針對液壓行業密封連接的測試接頭，廣泛應用于液壓行業的液壓泵、液壓缸、液壓閥、管件、換向閥等以及各種蒸汽閥、高壓閥門、球閥、蝶閥、隔膜閥等測試時的快速密封連接。耐壓高達350bar，甚至有一些2000bar的連接方案，為液壓和閥門行業的氣密/耐壓，通水，通油等測試助力，讓測試更加安全，測試速度加倍！
密封連接方案
Sealed Connection Scheme
| & 內螺紋高壓密封連接 |
| & 改善工作效率，降低生產成本 | |
| & O形密封圈更換簡單，使用壽命長 | |
| & 多種驅動方式，滿足不同應用場景的要求 | |
| & 主體316不銹鋼結構，力學性能優秀，堅固耐磨 | |
| & 內部結構維護模塊化，一體更換，維修簡單 |
產品特點
Product Features
|
|
|
|
|
螺紋爪牙膨脹式鎖緊內螺紋孔，對螺牙損傷小 | 驅動方式多樣化，滿足客戶手動、氣動操作要求 | 接頭頸部長度可根據實際應用場景定制 | 螺牙上附有的流量孔可提高流量縮短測試時間 | 端面O形密封圈更換簡單，易于維護 |
規格與參數
Specifications and parameters
| & 操作壓力：從真空到350Bar |
|
| & 密封范圍：參見選型表 | |
| & 流量接口：G1/4"、G1/8"、G3/8" | |
| & 主體材料：SS316 不銹鋼 | |
& 主密封圈：丁腈橡膠 | |
| & 內密封圈：丁腈橡膠 | |
| & 插入尺寸：7mm-12mm | |
| & 操作溫度：-20℃至120℃ |
操作方式
Operating Mode
|
|
|
| 第一步：握緊手柄，爪牙伸出并處于收縮狀態 | 第二步：向測試件接口方向插入爪牙，直到爪牙完全插入接口內部。 | 第三步：松開手柄，金屬爪牙擴張完成抓緊及密封動作 |
規格型號表
Specification and Model Table
| 產品型號 | 密封尺寸 | 主體編號 | 插入深度 | 流體孔 | 壓力/主體材料 | 密封圈材質 | 密封圈型號 |
| G80HL-G01 | G1/8 | 1 | 12 | G1/8" | 350Bar/316不銹鋼 | 丁腈橡膠 | SG80G01 |
| G80HL-G01-12 | G1/8 | 1A | 12 | G1/8" | SG80G01 | ||
| G80HL-G02 | G1/4 | 2 | 7.5 | G1/8" | SG80G02 | ||
| G80HL-G02-12 | G1/4 | 2A | 13 | G1/8" | SG80G01 | ||
| G80HL-G03 | G3/8 | 3 | 8 | G1/4" | SG80G03 | ||
| G80HL-M10C | M10 X 1.0 | 1 | 12 | G1/8" | SG80M10 | ||
| G80HL-M10C-12 | M10 X 1.0 | 1A | 12 | G1/8" | SG80M10 | ||
| G80HL-M14E | M14X 1.5 | 2 | 7.5 | G1/8" | SG80M14 | ||
| G80HL-M16E | M16X 1.5 | 3 | 10 | G1/4" | SG80M16 | ||
| G80HL-M18E | M18X 1.5 | 3 | 10 | G1/4" | SG80M18 | ||
| G80HL-M20E | M20X 1.5 | 4 | 11.5 | G1/4" | SG80M20 | ||
| G80HL-M22E | M122X 1.5 | 4 | 11.5 | G1/4" | SG80M22 | ||
| G80HL-M27F | M27X 2.0 | 5 | 12 | G3/8" | SG80M27 |
格雷希爾GripSeal密封測試接頭，多達近千種標準型號，且有大量現貨供應，可為不同的管型、孔徑、接口、螺紋等提供密封方案。并擅長為各類異型管件提供定制方案，為客戶產品的密封測試、運轉測試等提供穩定、便捷的密封連接方法。
