密封方式：
密封范圍：參見選型表
產品分類：電連接器

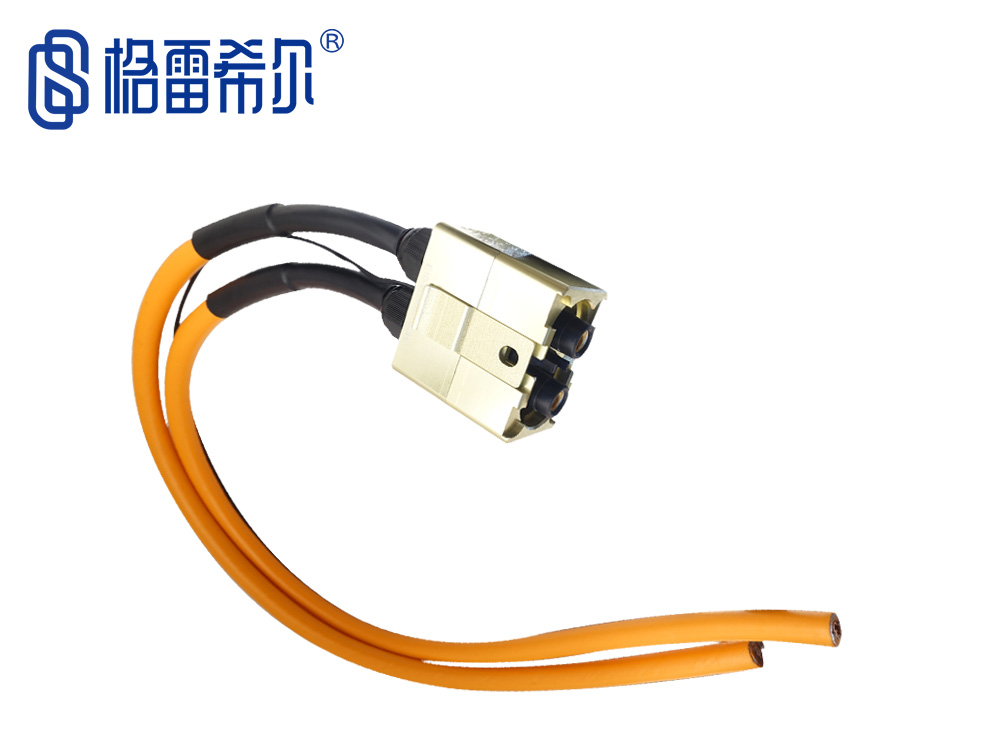

產品描述：E10D系列驅動大電流連接器，接頭部分為插孔形狀，用于連接圓形插針接口，手動連接，可···
E10D系列驅動大電流連接器，接頭部分為插孔形狀，用于連接圓形插針接口，手動連接，可快速的對驅動接口進行電性能測試。根據不同規格的接口，可提供8mm，10mm，12mm，14mm的插針類型，滿足市面上大部分驅動電接口的應用。
密封連接方案
Sealed Connection Scheme
 | * 驅動接口大電流測試 |
| * 10萬次高插拔壽命 | |
| * 提供定制化服務 | |
| * 手動連接，簡單易用 | |
| * 適用于圓形插針接口 | |
| * 性能穩定，保證測試結果的正確性 |
技術規格選項表
Technical Specification Options Table
| 規格項目 | 默認 | 可選 | 備注 |
| 線纜類型 | EV單線纜（非屏蔽） | EVP單線纜（屏蔽） | 1500V耐壓 |
| 絕緣耐壓測試 | 否 | 10KV耐壓線纜 | |
| 高壓互鎖 | 引出 | 不引出 | |
| 線纜方向 | 直通 | 90°彎頭 | 彎頭要指定方向 |
安裝方式 | 手動 | ||
| 線纜末端 | 裸線 | 銅鼻子 | 其他類型可定制 |
| 大電流快插 | |||
| 耐壓十字插 | |||
| 耐壓三角插 | |||
| 客戶電接口類型 | 圓形插針接口 | ||
| 傳感器 | 無 | 溫度傳感器 | |
| 開關針到位傳感器 |
部分主體展示
Partial main display
 |  |  |
產品型號：E10D-02P120 產品規格：2芯12mm插孔 線纜方向：側面90度彎頭 | 產品型號：E10D-02P100 產品規格：2芯10mm插孔 線纜方向：接頭尾部直通 | 產品型號：E10D-03P120 產品規格：3芯12mm插孔 線纜方向：接頭尾部直通 |
規格型號表
Specification and Model Table
| 產品型號 | 規格 | 觸點類型 | 額定電流 | 導線 | E10編碼說明 |
| E10D-02P080-L100 | 2芯8mm插孔/互鎖/1米 | 8mm插孔 | 150 | 1米X2 | E10D-XXPDDD-LYYY E10D：產品系列 XX：插針數量 DDD：插針尺寸 yyy：線纜長度 |
| E10D-02P100-L100 | 2芯10mm插孔/互鎖/1米 | 10mm插孔 | 240 | 1米X2 | |
| E10D-02P120-L100 | 2芯12mm插孔/互鎖/1米 | 12mm插孔 | 300 | 1米X2 | |
| E10D-02P140-L100 | 2芯14mm插孔/互鎖/1米 | 14mm插孔 | 350 | 1米X2 | |
| E10D-02P080 | 2芯8mm插孔/互鎖 | 8mm插孔 | 150 | 不含 | |
| E10D-02P100 | 2芯10mm插孔/互鎖 | 10mm插孔 | 240 | 不含 | |
| E10D-02P120 | 2芯12mm插孔/互鎖 | 12mm插孔 | 300 | 不含 | |
| E10D-02P140 | 2芯14mm插孔/互鎖 | 14mm插孔 | 350 | 不含 | |
| E10D-03P080-L100 | 3芯8mm插孔/互鎖/1米 | 8mm插孔 | 150 | 1米X3 | |
| E10D-03P100-L100 | 3芯10mm插孔/互鎖/1米 | 10mm插孔 | 240 | 1米X3 | |
| E10D-03P120-L100 | 3芯12mm插孔/互鎖/1米 | 12mm插孔 | 300 | 1米X3 | |
| E10D-03P140-L100 | 3芯14mm插孔/互鎖/1米 | 14mm插孔 | 350 | 1米X3 | |
| E10D-03P080 | 3芯8mm插孔/互鎖 | 8mm插孔 | 150 | 不含 | |
| E10D-03P100 | 3芯10mm插孔/互鎖 | 10mm插孔 | 240 | 不含 | |
| E10D-03P120 | 3芯12mm插孔/互鎖 | 12mm插孔 | 300 | 不含 | |
E10D-03P140 | 3芯14mm插孔/互鎖 | 14mm插孔 | 350 | 不含 |
E10D系列是格雷希爾快速密封連接器精心研發的電測試連接器，具有10萬次的高插拔壽命，可以一秒連接瞬時測試；且堅固耐用，維護成本低，使用壽命長，對比一些汽車專用連接器，E10D系列更具有性價比。
【相關產品】：E10T系列，E10JP系列，E10DZ系列，E10U系列
【本文標簽】：格雷希爾，GripSeal，電測試連接器，快速密封連接器
【責任編輯】：億控科技（湖北）于2024年8月7日
