密封方式:
密封范圍:根據連接器插座定制
產品分類:汽車行業測試接頭
產品描述:G25F系列定制款快速接頭,廣泛用于新能源汽車電池包/電機控制器等電接口,在進行氣密性···

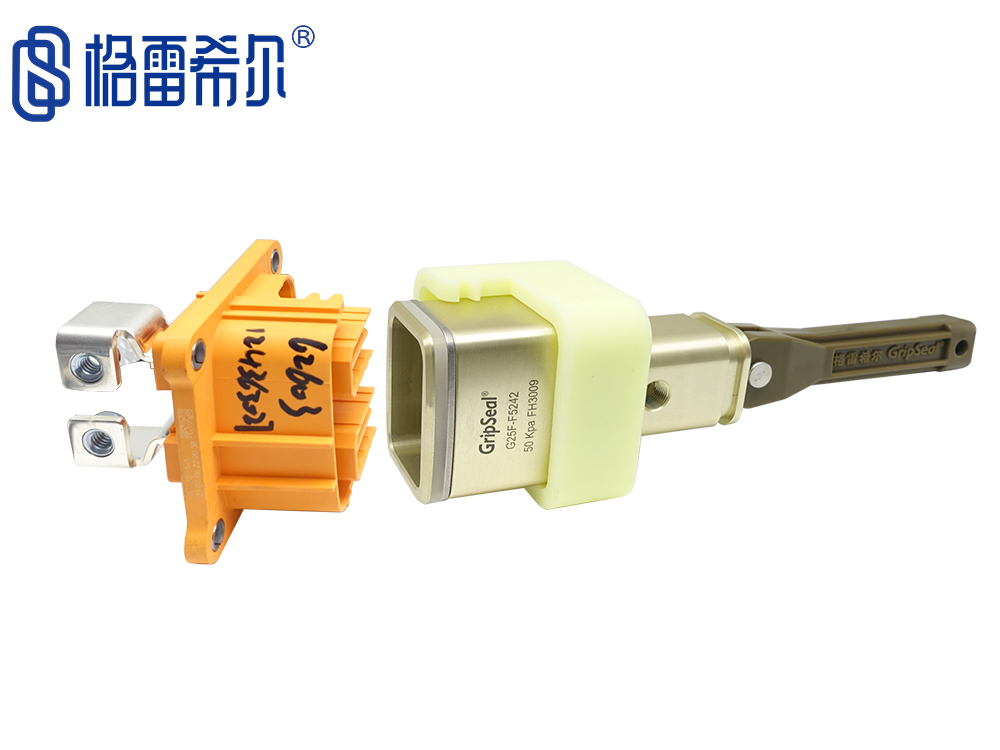

G25F系列格雷希爾堵密封測試接頭,用于新能源電池包、電機控制器等殼體在進行氣密性測試時,對其各種電連接器插座接口的封堵或是通氣。通過漲緊密封圈的方式密封電插座接口的內壁部分,從而實現氣密性測試。接頭主體部分比較短,防止接頭本身長度及自重影響密封性。如需要通訊測試或是電性能測試請移步到E10系列。(?點擊此處進入淘寶鏈接)
產品視頻
product video
密封連接方案
Sealing Connection Scheme
|
* 提高新能源電池包/電機控制器的氣密性測試效率 |
| * 主體部分較短,防止側翻 | |
| * 可旋轉式手柄,操作簡單,可自鎖防回彈 | |
| * 脹緊式密封,安全可靠 | |
| * 密封圈易于更換,且有多種材質可供選擇 | |
| * 擁有通氣和封堵兩個版本,封堵版本密封點更少,測試更穩定 |
產品特點
Product Features
|
|
|
|
|
|
自調節彈簧: 根據孔徑自動調節密封壓力,延長接頭的使用壽命 |
滑套鎖緊:
移動滑套鎖緊電接口的凸起部位,防止接頭被壓力沖擊彈出 |
鋁合金主體: 接頭主體采用航空鋁材,輕便耐用,減輕操作負荷 |
雙版本選擇: 擁有通氣和封堵兩個版本,封堵版本密封點更少,測試更穩定 |
手柄操作: 開模注塑手柄,操作簡單省力,并可360度旋轉,方便現場操作 |
規格與參數
Specifications and Parameters
| * 操作壓力:從真空到50Kpa |
|
| * 密封范圍:根據電接口尺寸定制 | |
| * 流量接口:M5、G1/8 | |
| * 主體材料:鋁合金 | |
| * 主密封圈:氯丁橡膠/硅橡膠 | |
| * 操作溫度:-20℃至120℃ |
部分主體展示
Partial main display
|
|
|
|
|
|
型號:G25F-F5546 應用:可充可堵兩用 |
型號:G25F-F5244 應用:可充可堵兩用 |
型號:G25F-F5226 應用:可充可堵兩用 |
型號:G25FD-F3231 應用:只可用于封堵 |
型號:G25F-F2919 應用:可充可堵兩用 |
操作方式
Operation method
![]() |
|
|
步驟1: 將接頭前端密封圈放入待密封的電連接器插座內 |
步驟2: 移動滑套鎖住電連接器插座的凸起部位,90°折動手柄即可 |
相關產品:G15F系列,G20F系列,E10系列,
