密封方式：外卡式
密封范圍：11.8mm-20mm
產品分類：異形管密封測試接頭

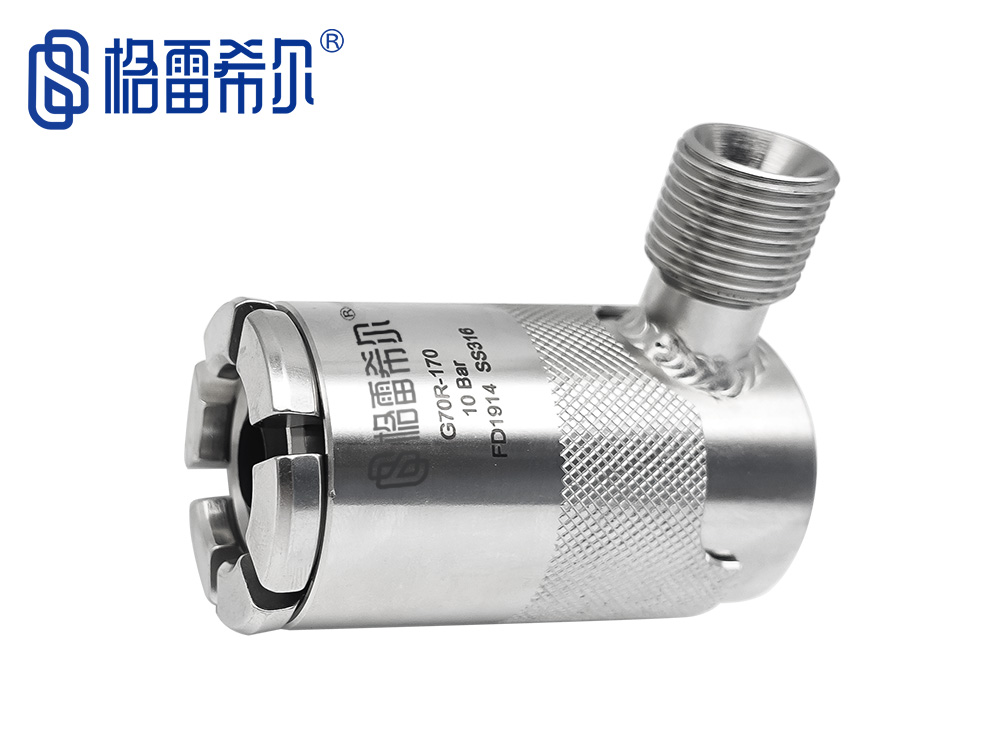

產品描述：格雷希爾G70R系列密封測試接頭，采用優質316不銹鋼材質作主體，L型結構、超短尺寸，適···
G70R 系列密封測試接頭，采用優質316不銹鋼材質作主體，L型結構、超短尺寸，適用于狹小空間里異型管的密封連接，其最大的優點是可以將G70其他系列在受到操作空間影響時可設計成G70R系列，且內置截止閥及安全鎖止功能，保生障產安全；操作簡單，快捷靈活，可靠耐用，專業設計，提升整體的生產測試效率。
密封連接方案
Sealed Connection Scheme
|
|
& 滑套式操作簡單便捷 |
| & 可靠的端面密封，密封圈維護簡單 | |
| & 316優質不銹鋼材質堅固耐用 | |
| & 安全防脫鎖止功能連接穩固，保障安全生產 | |
| & 超短尺寸適用于空間受限場合 |
產品特點
Product Features
|
|
|
|
|
| 側面G3/8流體孔符合國內標準，相關配件易得 | 外卡式鎖緊爪牙直接抓取工件管口凸起部位 | 防滑網紋滾花增加手持摩擦力便于操作 | 旋轉式安全防脫鎖止功能保障生產安全 |
規格與參數
Specifications and Parameters
| & 操作壓力：從真空到10Bar |
|
| & 密封范圍：11.8mm-20mm | |
| & 流量接口：G3/8螺紋孔 | |
| & 主體材料：316不銹鋼 | |
| & 主密封圈：氯丁橡膠/丁腈橡膠 | |
| & 內密封圈：丁腈橡膠 | |
| & 操作溫度：-20℃至120℃ |
規格型號表
Specification and Model Table
| 產品型號 | 主體編號 | 密封尺寸A | 尺寸B | 尺寸C | 流體口D | 壓力/主體材質 | 密封圈材質 | 密封圈型號 |
| G70R-J118S |
4R |
11.80 |
35.6 |
73 | G3/8 | 20Bar/316不銹鋼 |
丁腈橡膠 |
SG70R-118S |
| G70R-J158S |
15.80 |
SG70RJ158S | ||||||
|
G70R-160S |
4R |
16.00 |
35.6 |
73 |
G3/8 |
氯丁橡膠 |
SG70R160S | |
| G70R-170S | 17.00 | SG70R170S | ||||||
| G70R-180S | 18.00 | SG70R180S | ||||||
| G70R-190S |
19.00 |
SG70R190S | ||||||
| G70R-200S |
20.00 |
SG70R200S | ||||||
| G70R-160S-085 |
4R |
16.00 |
35.6 |
74 |
G1/2 |
SG70R160S | ||
|
G70R-190S-085 |
19.00 |
SG70R190S |
||||||
| G70R-200S-085 | 20.00 | SG70R200S | ||||||
| G70R-190 |
5R |
19.00 |
40.6 |
70 |
G3/8 |
SG70R190 | ||
| G70R-200 | 20.00 | SG70R200 |
格雷希爾GripSeal密封測試接頭各系列產品，可為不同的管型、孔徑、接口、螺紋等提供密封方案，近千種標準型號現貨供應，并能根據實際需求，為各類異型管件提供專業的非標定制解決方案。
