密封方式：內脹式
密封范圍：9.8mm-26.0mm
產品分類：直管密封測試接頭

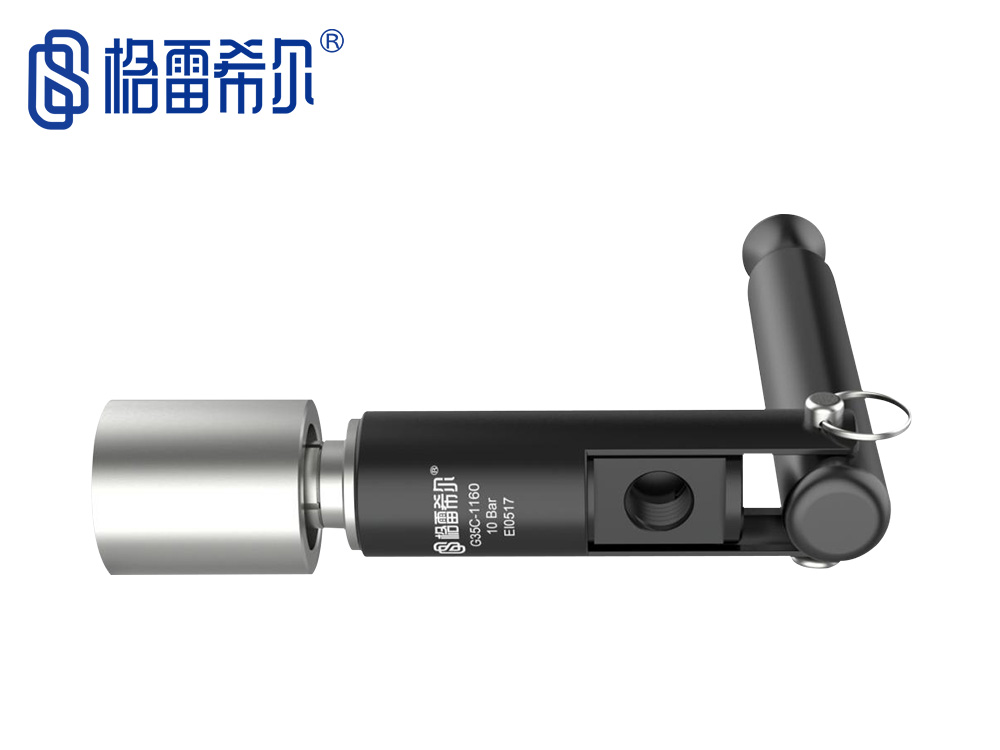

產品描述：G35C系列結合了G25A寬范圍密封和G35高壓鎖緊卡爪兩者的特征，最終組合成G35C寬范圍密封···
G35C系列結合了G25A寬范圍密封和G35高壓鎖緊卡爪兩者的特征，最終組合成G35C寬范圍密封測試接頭，具有產品體積小、密封范圍大等特點，適用于管內徑公差大的應用場景，如熱交換器、注塑管件等。
密封連接方案
Sealed Connection Scheme
|
& 寬范圍中高壓密封連接 |
| & 適用尺寸大，一款產品可應對多個尺寸 | |
| & 密封可靠使用壽命長 | |
| & 體積小巧輕便，降低操作強度 | |
| & 自帶鎖緊結構，提高測試時的安全性 |
產品特點
Product Features
|
|
|
|
|
|
開模定制柱形密封圈，密封面積大，對公差容忍度高 |
特殊的爪牙形狀，多點接觸提供更多抓緊力的同時減小內部刮傷 | 管螺紋流體孔符合國際標準，國內常用，相關配件易得 | 尼龍把手，操作輕便，降低操作者的勞動強度 |
規格與參數
Specifications and Parameters
| & 操作壓力：從真空到10Bar |
|
| & 密封范圍：10mm~26mm | |
| & 插入尺寸：0號主體15mm，1號主體30mm | |
| & 流量接口：G1/8螺紋孔 | |
| & 主體材料：鋁合金/不銹鋼/尼龍 | |
| &主密封圈：氯丁橡膠 | |
| & 內密封圈：丁腈橡膠 | |
| & 操作溫度：-20℃至120℃ |
Application Cases
|
|
|
|

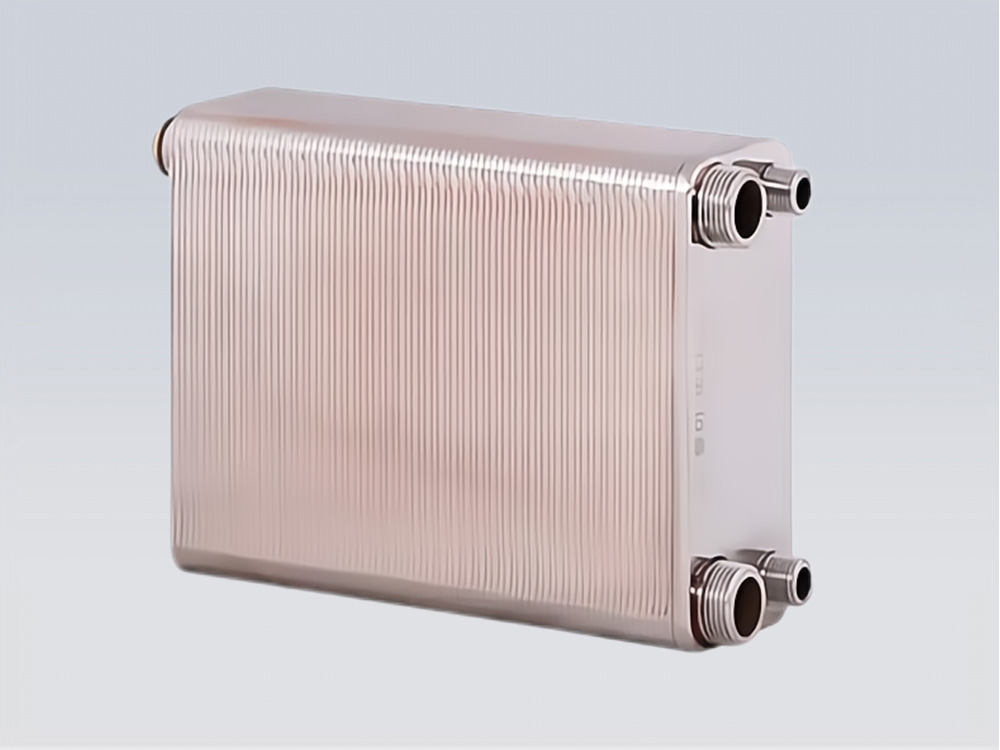

| 熱交換器 | 發動機冷卻水道測試 | 新能源行業 |
操作方式
Operating Mode
|
|
|
|
|
步驟1： 將密封測試接頭對準管件管件內部 |
步驟2： 將密封測試接頭插入管件內 |
步驟3： 扳動把手，此時測試件被連接器爪牙鎖緊，完成密封 |
規格型號表
Specification and Model Table
| 產品型號 | 密封尺寸A | 流量通徑 | 尺寸B | 尺寸C | 尺寸L | 壓力/主體材質 | 密封圈材質 | 密封圈型號 |
| G35C-0100 |
9.8-11.0 |
2.8mm |
22mm |
181 |
16mm |
10Bar/鋁合金 |
丁腈橡膠 |
SG35C0100 |
|
G35C-0110 |
10.8-12.0 |
SG35C0110 | ||||||
|
G35C-0120 |
11.8-13.0 |
SG35C0120 | ||||||
| G35C-0130 |
12.8-14.0 |
SG35C0130 | ||||||
|
G35C-0140 |
13.8-15.0 |
SG35C0140 | ||||||
| G35C-1150 |
14.8-16.0 |
4.3mm |
196 |
19mm |
SG35C1150 | |||
|
G35C-1160 |
15.8-17.0 |
SG35C116 | ||||||
|
G35C-1170 |
16.8-18.0 |
SG35C1170 | ||||||
| G35C-1180 |
17.8-19.0 |
SG35C1180 | ||||||
| G35C-1190 |
18.8-20.0 |
SG35C1190 | ||||||
| G35C-1200 |
19.8-21.0 |
SG35C1200 | ||||||
| G35C-1210 |
20.8-22.0 |
SG35C1210 | ||||||
| G35C-1220 |
21.8-23.0 |
SG35C1220 | ||||||
| G35C-1230 |
22.8-24.0 |
SG35C1230 | ||||||
| G35C-1240 |
23.8-25.0 |
SG35C1240 | ||||||
|
G35C-1250 |
24.8-26.0 |
SG35C1250 |
格雷希爾G35C系列密封測試接頭憑借無泄漏、寬范圍、耐中高壓等應用特點，使得其廣泛應用于新能源氣密測試、發動機整機泄漏測試等領域。
