直管密封測試接頭

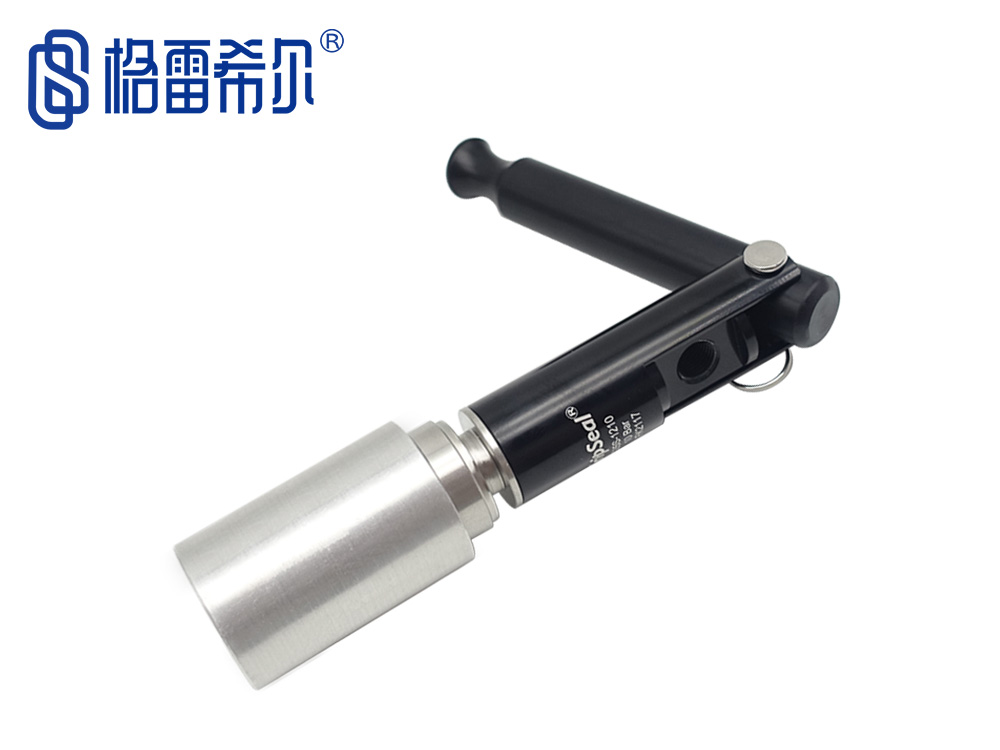

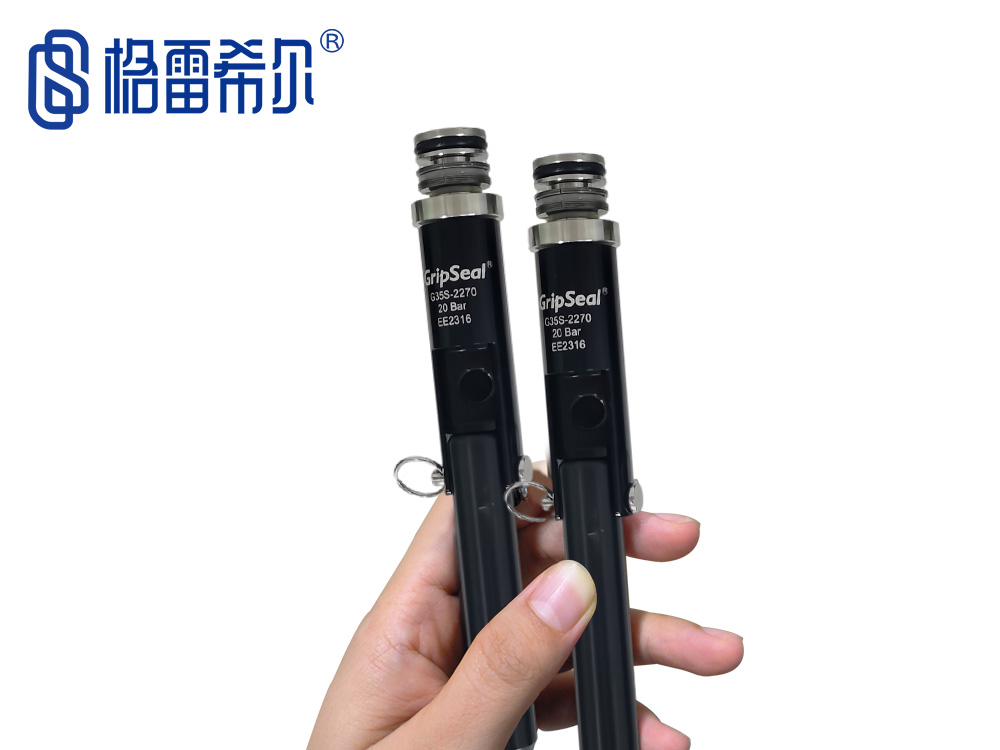

G35S短款密封測試接頭

密封方式：內脹式

密封范圍：10.00mm-25.00mm

產品分類：直管密封測試接頭

產品描述：G35S 系列的開發是為了滿足一些插入深度比較淺的管件而設計的，我們可以看出 G35S 系列···

在線訂購

G35S 系列的開發是為了滿足一些插入深度比較淺的管件而設計的，我們可以看出 G35S 系列接頭前端相比于 G35 常規款的前端要短很多。因為插入深度比較淺，所以 G35S 系列目前的標準品最高壓力只能達到10Bar，當然，我們還在不斷探索更高的壓力測試以滿足客戶的不同測試要求。

密封連接方案

Sealed Connection Scheme

格雷希爾快速接頭

	& 改善工作效率，降低生產成本
	& 公制尺寸應用
	& O形密封圈更換簡單，使用壽命長
	& 鋁合金主體輕便耐用，體積小巧降低操作強度
	& 高強度工程塑料爪牙解決軟性材料刮傷問題

產品特點

Product Features


鎖緊爪牙能夠牢牢的抓住管件內壁使接頭不被壓力沖出	特殊的爪牙形狀和多點接觸提供抓緊力保證無損傷密封連接	G1/8管螺紋流體孔，相關配件易得，實現通氣與封堵的切換	體積小巧，操作輕便降低操作者的勞動強度

規格與參數

Specifications and Parameters

GripSeal連接器

& 操作壓力：從真空到10Bar
& 密封范圍：10.00mm-25.00mm
& 流量接口：G1/8螺紋孔
& 主體材料：鋁合金/不銹鋼/尼龍
& 主密封圈：氯丁橡膠
& 內密封圈：丁腈橡膠
& 操作溫度：-20℃至120℃

操作方式

Operating Mode


G35S操作步驟1

G35S操作步驟2

第一步：

將安裝好轉接或封堵頭的密封測試接頭對準測試管件插入管件內部

第二步：

扳動把手，此時測試管件被接頭爪牙鎖緊完成密封，充入測試介質開始測試

規格型號表

Specification and Model Table

格雷希爾

G35S結構圖

產品型號	密封尺寸A	流量通徑	尺寸B	尺寸C	尺寸L	壓力/主體材質	密封圈材質	密封圈型號
G35S-0100	10.0	2.8mm	22	181	9	10Bar/鋁合金	丁腈橡膠	G35S0100
G35S-0110	11.00							G35S0110
G35S-0120	12.00							G35S0120
G35S-0130	13.00							G35S0130
G35S-0140	14.00							G35S0140
G35S-1150	15.00	4.3mm		186				G35S1150
G35S-1160	16.00							G35S1160
G35S-1170	17.00							G35S1170
G35S-1180	18.00							G35S1180
G35S-1190	19.00							G35S1190
G35S-1200	20.00							G35S1200
G35S-1210	21.00							G35S1210
G35S-1220	22.00							G35S1220
G35S-1230	23.00							G35S1230
G35S-1240	24.00							G35S1240
G35S-1250	25.00							G35S1250

格雷希爾GripSeal密封測試接頭各系列產品，可為不同的管型、孔徑、接口、螺紋等提供密封方案，近千種標準型號現貨供應，并能根據實際需求，為各類異型管件提供專業的非標定制解決方案。
